立式多段離心泵浦
立式多段離心泵浦
  • 產品說明
  • 規格
  • 特點
  • 詢價

立式多段離心泵浦是一種高效能、多用途的工程泵浦設備,廣泛應用於各個領域,以滿足高壓液體輸送的需求。 這種泵浦通常以垂直方式設計,具有多級離心泵浦段,每個等級都能增加流體的壓力。 立式多段離心泵浦的工作原理基於離心力的原理,透過高速旋轉的葉輪將液體從低壓區域吸入並推送到高壓區域,從而實現高效的液體輸送。

立式多段離心泵浦(別稱:垂直多級離心泵浦)是一種離心泵浦的類型,它由多個級數或葉輪組成,這些級數或葉輪依次安裝在同一個泵殼內。每個葉輪在流體通過泵時增加流體的壓力。這些泵浦的設計目的是比單級離心泵浦更有效地處理高壓應用。

泵浦的垂直方向設計使其能夠節省空間,適用於空間有限的安裝環境。這種泵廣泛用於工業、商業和市政應用,包括供水、增壓、灌溉和鍋爐給水系統等需要高壓和相對較低流量的場合。多級設計使得相比於單級泵浦,總揚程(壓力)更高。

一、立式多段離心泵浦性能指標:

流量(Flow Rate): 流量是指單位時間內泵送流體的體積。 通常以立方米每小時(m³/h)或加侖每分鐘(GPM)為單位。

揚程(Head): 揚程是指泵浦所能提供的壓力高度,也就是液體從入口到出口的上升高度。 通常以米(m)或英尺(ft)為單位。

效率(Efficiency): 泵浦的效率表示在給定流量和揚程條件下,泵浦轉換輸入功率為輸出流體能量的能力。 通常以百分比表示。

軸功率(Power Input): 軸功率是指泵浦驅動馬達輸出的功率,通常以千瓦(kW)或馬力(HP)為單位。

進口直徑(Inlet Diameter)和出口直徑(Outlet Diameter): 泵浦的進口和出口直徑表示泵浦連接管道的口徑大小,通常以毫米(mm)或英吋(inch)為單位。

最大工作壓力(Maximum Working Pressure): 泵浦能承受的最大工作壓力,通常以巴(Bar)或磅力每平方英吋(PSI)為單位。

最大工作溫度(Maximum Operating Temperature): 泵浦能承受的最高工作溫度,通常以攝氏度(℃)或華氏(°F)為單位。

材料(Materials): 泵浦的主要構造材料,例如不銹鋼、鑄鐵等。

二、立式多段離心泵浦的特點:

1. 效率高

立式多段離心泵浦以其多段設計,能夠在較低的功率下輸送大量的液體。這種結構設計使得它在工業和商業應用中非常受歡迎,特別是在需要長時間連續運行的場合。高效率不僅節省能源,還降低了運行成本。

2. 不銹鋼結構

不銹鋼是立式多段離心泵浦常見的材質之一,具有耐腐蝕、抗壓性強的特點,適用於處理各種液體,包括腐蝕性液體。這種特性使得它在化工、飲用水處理等領域廣泛應用,同時保證了系統的穩定性和耐用性。

3. 適用於各種液體

立式多段離心泵浦的結構設計使得它適用於處理各種不同性質的液體,包括清水、污水、化學液體等。這種靈活性使得它在不同行業中具有廣泛應用,滿足了不同場景的需求。

4. 安裝和維護便捷

由於其立式設計,這種泵浦在安裝和維護方面非常便捷。相較於水平式泵浦,它佔用的空間更少,同時在進行檢修和維護時更容易操作。這一點在工業環境中特別重要,可以節省人力和時間成本。

立式多段離心泵浦的高效率、不銹鋼結構、適用於各種液體以及方便的安裝維護,使得它在現代工業應用中具有重要地位。在不斷追求效率和可靠性的今天,這款泵浦無疑是眾多企業的首選。期待它在未來的應用中,繼續為我們的生活和工作環境提供更好的支持。

三、立式多段離心泵浦主要零件:

1、泵體(泵殼): 負責包裹和支持其他零件的外殼,通常是金屬製成,以承受高壓。

2、離心式泵段: 每個泵段包括一個離心式泵輪、一個固定的導向器和一個泵殼,負責產生流體流動和增加流體的壓力。

3、軸: 將離心式泵輪連接到電動機或其他驅動裝置的零件。

4、密封裝置: 用於防止流體泄漏,保持泵的效率。

5、軸承: 提供支撐,使軸能夠旋轉。

6、填料或機械密封: 防止泵的泄漏,特別是在處理有害或昂貴的液體時。

四、立式多段離心泵浦的優點:

1、高壓力: 立式多段離心泵能夠提供較高的壓力,使其適用於長距離的液體運輸和高層建築物的供水系統。

2、節省空間: 由於它們的垂直設計,立式多段離心泵相對於水平設計的泵來說節省空間,這使得它們適合在有限的空間內安裝。

3、穩定運行: 由於多段設計,這種泵可以提供較穩定的流體壓力和流量,這對某些特殊的工業應用非常重要。

4、適應性強: 立式多段離心泵適用於各種液體,包括清潔水、污水、化學品和石油產品等。

5、維護容易: 由於其設計相對簡單,維護相對容易,並且零件容易獲得。

6、高效率: 這種泵的效率通常較高,能夠在較少的能源消耗下完成工作。

操作限制

50Hz

最大水量:90 m3/h

最高揚程:325 m

液體溫度:-15到120度

60Hz

最大水量:108 m3/h

最高揚程:270 m

液體溫度:-15到120度

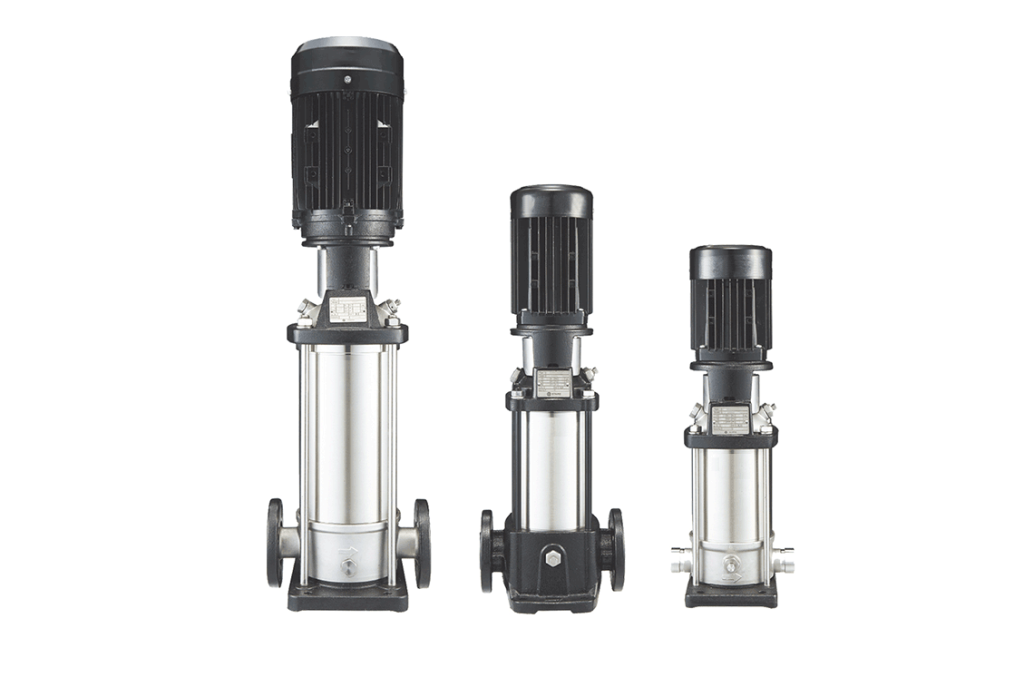

立式多段離心泵浦
CB / CBI / HBI / HBN 系列
立式多段離心泵浦均採用符合規範的電動馬達;馬達輸出軸藉由聯結器直接與泵浦心軸連接。泵浦由最佳化流體系統、不同的聯結器、套管、中座、底座、基座、四個拉桿螺栓與其他零件組成。泵浦底座與入水口、排水口皆位於同一直線上,這樣的設計使泵浦內部能夠有效地利用空間及更容易組裝。立式離心泵浦皆配備卡匣式可拆式機械軸封。SB/SBI/SBN系列泵浦擁有多種段數以及水量,提供顧客多種應用上的選擇。
產品應用:
1) 工業清洗設備
2) 廢熱回收設備
3) 增壓設備
4) 過濾設備
5) 一般工業設備
6) 發動機設備
7) 灌溉
8) 供水系統
9) 冷暖器空調設備
10) 冷卻和冷凍設備
11) 腐蝕性液體
12) 消防設備
13) 逆滲透設備
14) 游泳池
