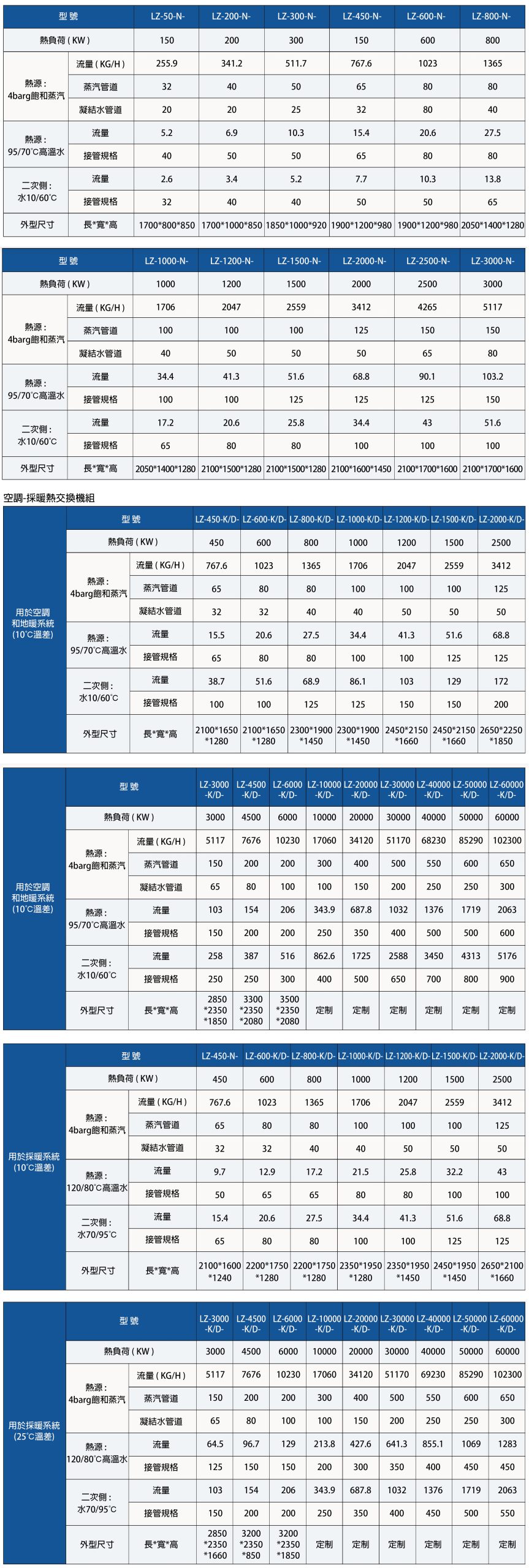

  • 規格
  • 詢價

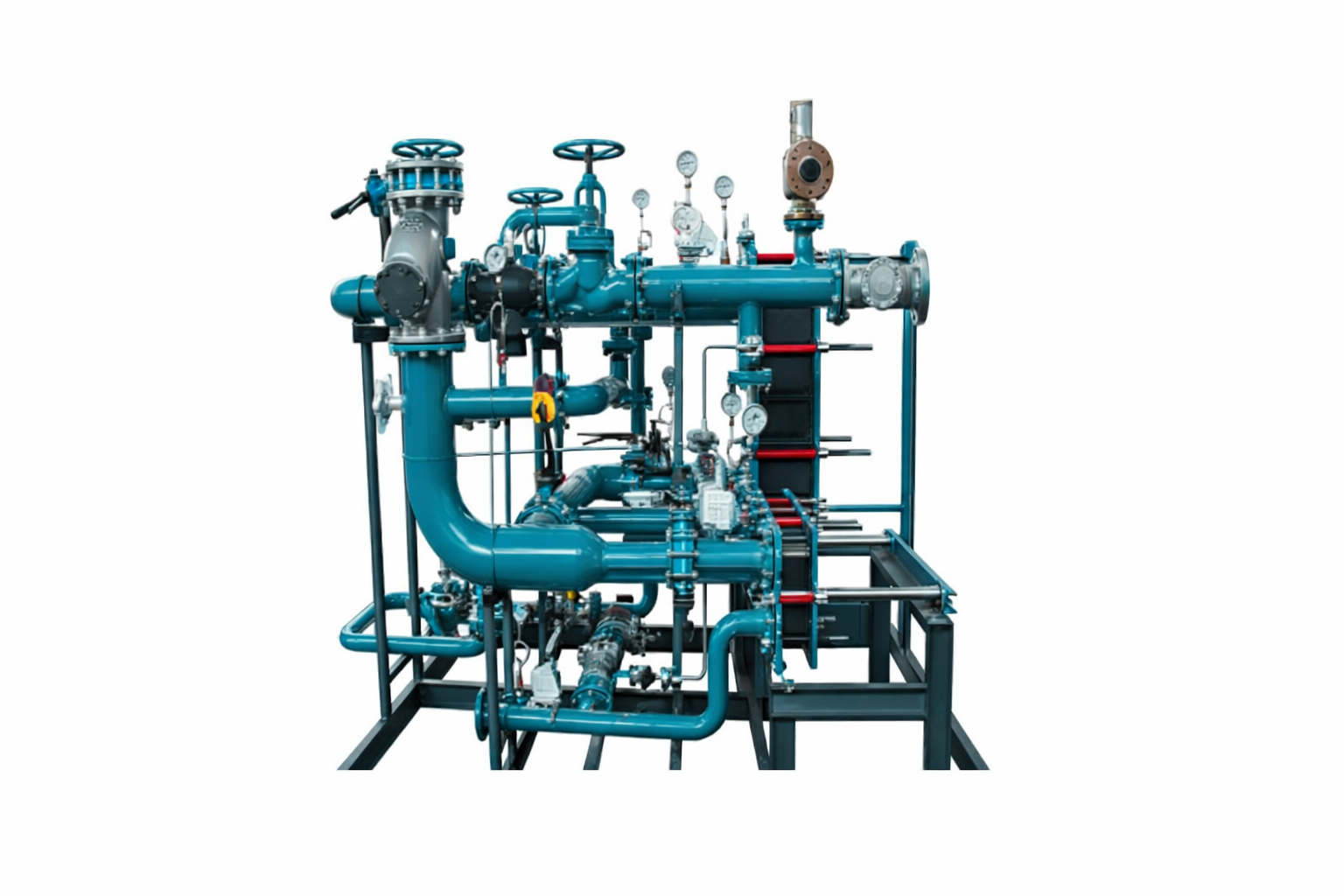

小型蒸汽快速熱交換機組

集中於某個時間大部分員工同時打開水龍頭,需要能夠立即提供溫度穩定的熱水瞬間可能一部分員工同時關閉水龍頭,需要水溫恒定剛打開水龍頭時,不需要先排放大量冷水,水溫要有安全保障,不允許出現熱水燙傷員工的狀況水質要衛生,不可以與工業蒸汽直接接觸,也不要使用滯留時間較長的熱水,換熱設備佔用機房的空間儘量小,設備結垢率低,維修量小,具備無人值守,報警通知等功能。

加熱機組的熱能來源

非標準機組可以優先使用高溫廢水進行換熱,例如高溫的蒸汽凝結水,不夠部分再由蒸汽補充加熱。這樣既節約了蒸汽成本,也節省了廢水降溫排放費用。

機組控制說明

控制系統採集換熱機組的一次側及二次側的溫度,壓力,除汙器的壓差,室外溫度,流量,循環泵補水泵的手自狀態,運行狀態,故障狀態等信號,並能夠將這些信號通過遠端終端機控制系統上傳到監控中心,實現遠端控制。控制物件包括:二次側供水溫度,壓力,供回水壓差。

常用的控制策略

(1)換熱機組具有氣候補償和橫紋供水功能
應用可程式設計控制器根據室外溫度的變化和當地熱負荷曲線自動設定二側供水溫度,並可根據要求設定補償量,二次側供水溫度的實測值與設定值相比較通過PID調節,控制器輸出信號調節電動閥進行溫度控制。
(2)自動補水
安裝在二次側回水管上的壓力感測器測得壓力信號,與設定值比較厚輸出控制指令控制補水泵啟停或者變頻恒壓補水。
(3)自動泄壓功能
機組可以選擇壓力膨脹罐金鑫緩衝系統內的熱水膨脹超壓;也可以採用電磁閥防水方式泄壓;為確保絕對安全,兩種方式都配置安全閥。
(4)二次側供,回水壓差控制供,回水系統需要設置壓差旁通閥,通常安裝在分水器和集水器之間,也可以配置在換熱機組裡。目的:當負荷變小時回水壓力會變低,循環泵就處於低流量工作狀態,負荷的頻繁變化就會導致水泵工作狀態的不停變化,影響水泵壽命,此時,與負荷並聯的壓差旁通閥打開,保證系統的水循環量;另一方面,加入不控制供,回水壓差,水優先從近端用戶回水,近端使用者大負荷工作時,近端擁護就得不到足夠量,在配置壓差旁通閥的狀態下,多數使用者依然選擇變頻循環閥,增加系統的穩定性。可以在現場控制器上設定壓差值,也可以遠端設定。
(5)斷電保護功能
當突然停電後,一次側的電動閥會自動關閉熱源(例如蒸汽),以防止二次側超溫甚至汽化破壞換熱器及管路,控制器及變頻器自動復位,並使各種設定參數和運行參數保持斷電前的設置。
(6)開機自檢功能
二次回水壓力具有一個設定超底線保護紙,當二次側壓力沒有到達此值時,不能啟動循環泵而只能開啟補水泵進行補水,待達到設定值方可啟動循環泵,換熱機組送電後自檢順序啟動各單元。
(7)失壓保護
二次側回水壓力低於設定值時,自動停止循環泵運行。
(8)超溫保護
一次側熱源溫度超過180度時,自動關閉電動閥,並提供報警信號。
(9)超壓保護
二次供水壓力超過設定值後,除了自動泄壓後,還關閉一次側電動閥。
(10)監視水箱液位元
當水箱液位低於超低線時,補水泵停止,並提供報警信號。
(11)時間控制程式
可以定時開關機,節能模式,制定日,周,月的分時段供暖。
