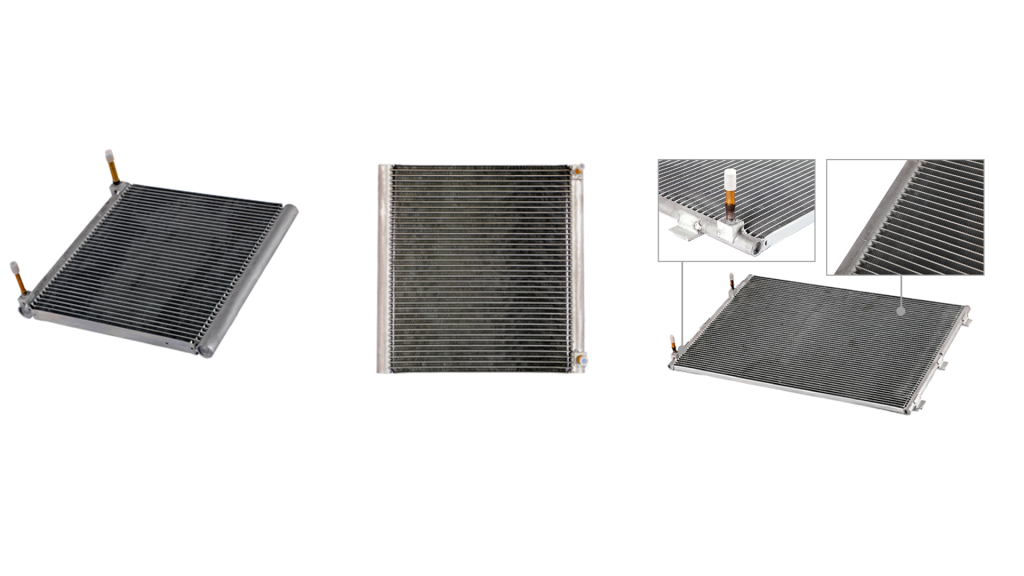

微通道(Microchannel)是一種用於熱交換、流體傳輸和能量轉移的結構,其尺寸通常在微米(百萬分之一米)到毫米(千分之一米)的範圍內。

原理:

微通道的熱傳遞原理與傳統熱交換器類似,但由於其微小的尺寸和高表面積與體積比,它們在熱傳遞和能量效率方面具有優勢。

產品特點:

1、全鋁結構: 微通道产品以100%全鋁結構打造,能夠更好地抵抗電化學腐蝕,確保在惡劣環境下仍能維持可靠的工作狀態。

2、高效能節能: 這些產品可以減少高達70%的製冷劑充注量,有助於降低製冷系統的成本和維護費用,同時能夠滿足高SEER(季節性能能效比)和HSPF(加熱季節性能因數)的需求,顯示出卓越的高效能。

3、長壽命可靠性: 由於其優異的抗腐蝕能力,即使在惡劣的環境中,微通道產品仍能保持長時間的工作,提高了產品的可靠性和壽命。

4、高熱換效率: 比起傳統的銅管翅片式換熱器,微通道換熱器的熱換效率高出至少30%,提供更優越的熱交換性能。

5、流體流通效率: 產品降低了30%的風阻,從而提高系統的空氣流通效率,提供更優越的整體性能。

6、環保設計: 產品使用高比例的鋁材料,輕量小巧,易於回收,更符合環保要求。

7、穩定性與性能: 產品使用100%焊接工藝,可以減少性能衰減的可能性,確保長期穩定的運行。

8、獨特設計: 具有A-coil扁管折彎設計,特有的分配管設計確保製冷劑均勻分配,翅片設計保證冷凝水排水順暢。

技術指標:

1、尺寸:微通道的尺寸通常在微米到納米級別,如通道的寬度、深度和長度。

2、流速:流體在微通道中的速度,通常以毫米/秒或微米/秒為單位。

3、熱換效率:相對於傳統的銅管翅片式換熱器,微通道換熱器的換熱效率提高了至少30%。

4、壓降:流體通過微通道時的壓力降,以帕斯卡(Pa)為單位。

5、適用製冷劑:適用於多種製冷劑,如R410A、R134a、R22、R407C、R404A等。

6、最大工作壓力:最大工作壓力為4.5MPa。

7、適用環境溫度範圍:適用環境溫度範圍從-30ºC 到 72ºC。

8、適用介質溫度範圍:適用介質溫度範圍從-30ºC 到 121ºC。

適用範圍:

1、冷卻和製冷系統:微通道在冷卻和製冷系統中有廣泛的應用,能夠高效地進行熱交換和能量傳輸。

2、熱交換器:微通道可以用作高效的熱交換器,在工業和商業領域中有廣泛的應用。

3、能源轉換:微通道可以用於能源轉換領域,如燃料電池和熱泵等。

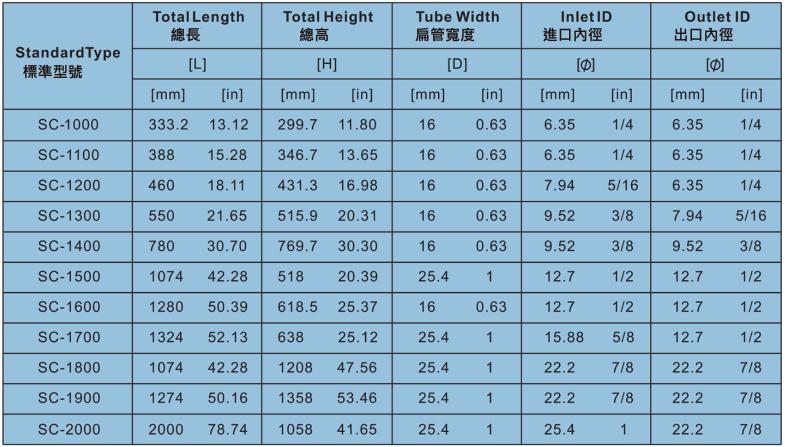

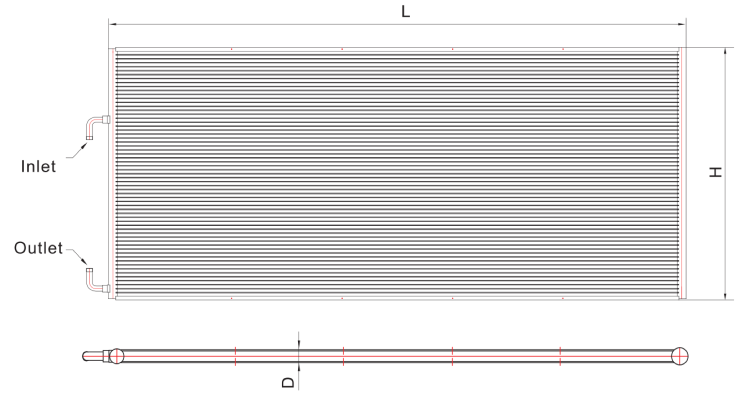

標準工況
該目錄中所提供的性能參數,是根據以下標準工況計算得出。

產品搬運

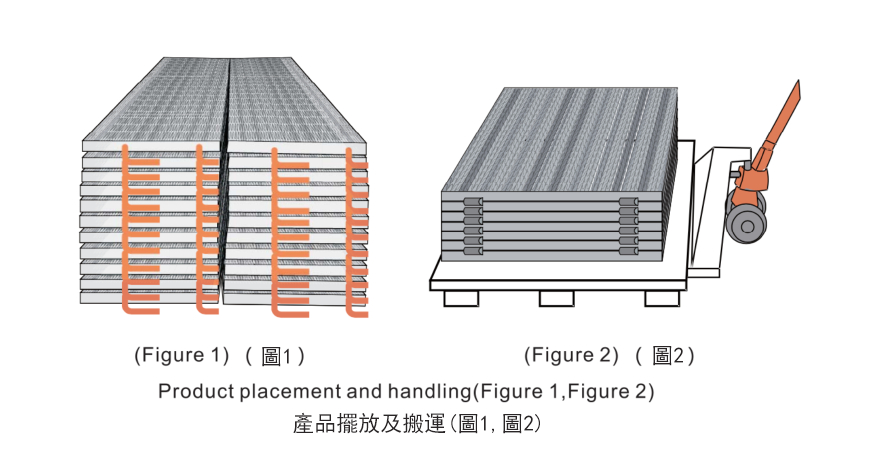

產品主體為全鋁結構,在搬運過程中需要注意不能與其他物體碰撞,需要輕拿輕放。周轉距離較長時,產品需要擺放在大小合適的托盤上,底部和兩層產品之間需要墊紙板或軟性襯墊隔開,再用液壓小車運輸(圖2)。集流管和護板側都是搬運時可以承重的位置,方便人工抬運或合理的吊裝。 圖1 圖2 產品擺放及搬運(圖1,圖2)

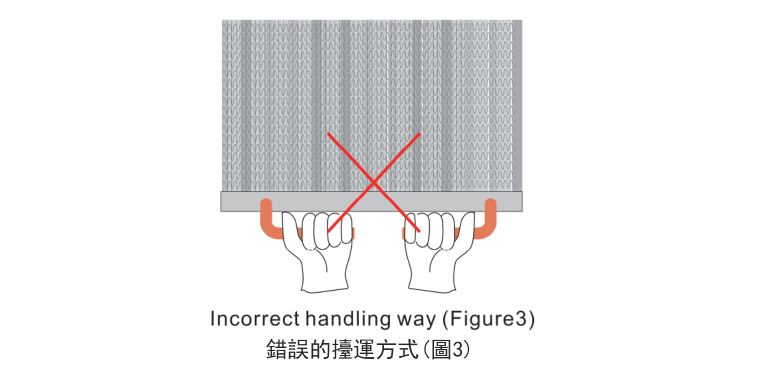

嚴禁用手直接握住進出接管進行搬運(圖3),這很有可能會導致接管焊點處嚴重損壞。

產品裝配

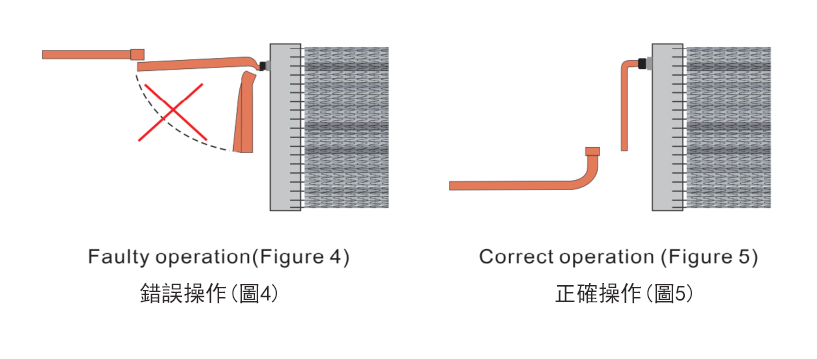

產品在工程安裝現場需要做好安裝條件評估,謹防發生與周圍物體磕碰,一旦承壓部件受損可能會導致產品失效。 (圖5)。當產品接管出現偏差時,嚴禁直接通過扳動接管來糾正(圖4),可以通過增加合適的連接配管(圖5)來達到糾正偏差的目的。 產品安裝落到正確的安裝位置後必須立即緊固,並檢查螺栓是否拧緊,檢查卡槽、卡扣是否卡緊。

產品鏈接

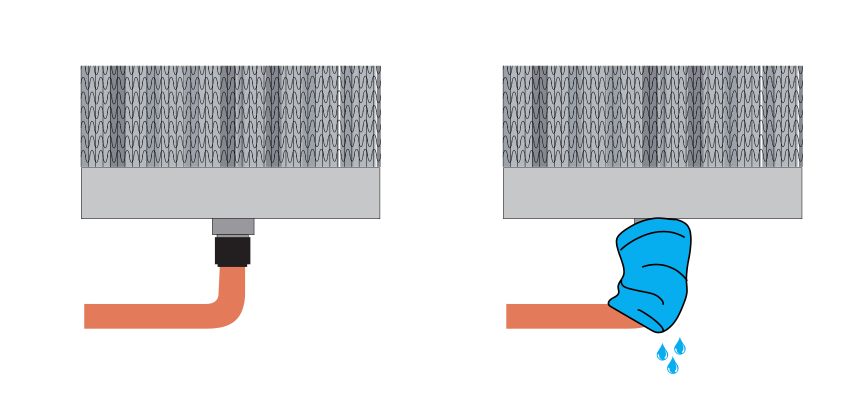

我司產品焊接點安全溫度為400°C,當焊接點溫度超過安全溫度時,焊接點存在失效風險。客戶在進行銅管焊接時溫度大於850°C,需要注意與我司產品焊接點位置的距離不得小於80mm,同時用濕毛巾對熱收縮套和銅鋁接點進行阻熱保護(圖6),濕毛巾適度擰乾無滴水為宜。
