U 型殼管式熱交換器是殼式熱交換器（又稱殼管式熱交換器）的主要類型之一，其設計以「U 型管束 + 單管板」為核心結構，透過優化熱膨脹補償、密封可靠性與維護便利性，成為工業領域（石油化工、電力、製藥、製冷等）中應用最廣泛的熱交換設備之一，特別適用於高壓、大溫差等複雜工況。

1、產品概述

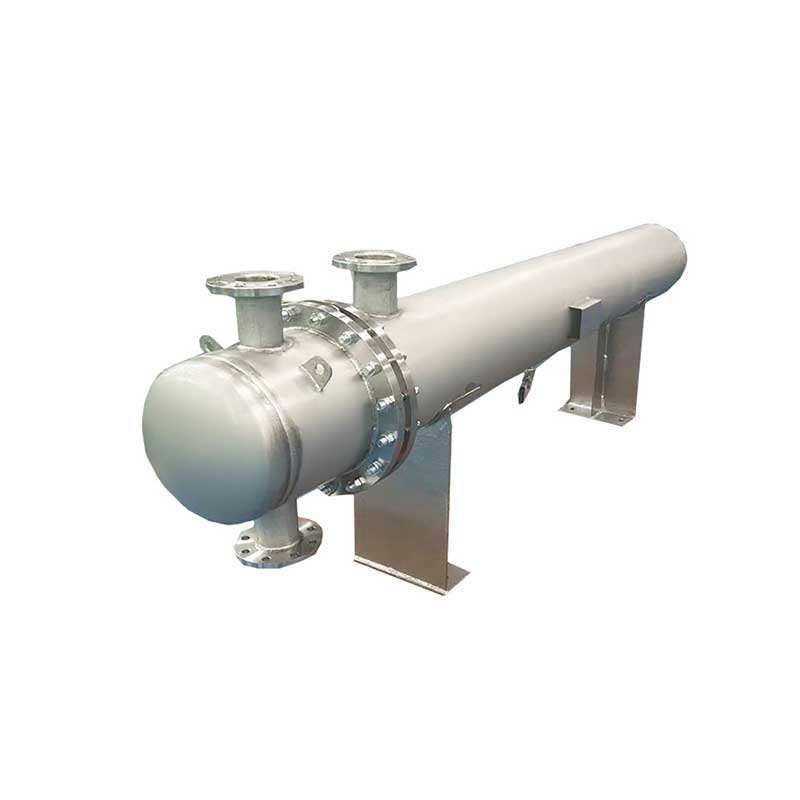

U 型管式熱交換器是殼管式熱交換器的重要分支，其核心特徵為將換熱管彎曲成 U 型結構，並以單管板固定，使管程與殼程之間進行熱量交換。其設計理念圍繞「適應嚴苛工況、簡化結構、提升可靠性」而展開。憑藉獨特的熱補償能力與緊湊結構，廣泛應用於高溫、高壓、強腐蝕等工業場合，是化工、電力、能源等領域實現熱能傳遞的關鍵設備之一。

2、產品結構

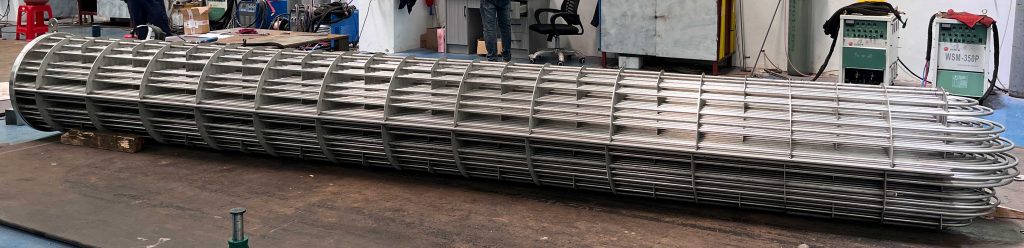

U 型熱交換器主要由管箱、殼體、U 型管束、擋板（又稱折流板）、管板等部件組成。其中，U 型管束為其核心結構，兩端固定於同一塊管板上，管板將管程與殼程分隔開。殼體通常為圓筒形，內部設有擋板，用以引導殼程流體流動、增加湍流程度、提升傳熱效率。
此種結構設計使 U 型熱交換器能在有限空間中實現高效的熱交換，並具備良好的熱補償性能。由於 U 型管可自由伸縮，不會因管殼間溫差產生熱應力，從而有效避免因熱脹冷縮造成的設備損壞，大幅延長設備使用壽命。

3、工作原理

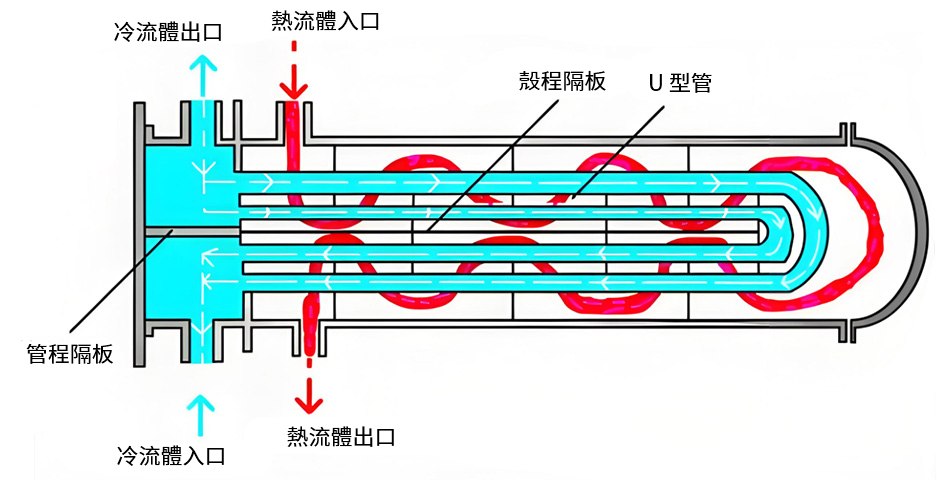

U 型熱交換器的運作原理基於熱傳導原理。運轉時，一種流體於管程（U 型管內部）流動，另一種流體於殼程（U 型管外部與殼體內壁間的空間）流動，兩種流體經由 U 型管管壁進行熱量傳遞，達到熱交換效果。

4、產品優勢

1. 熱補償能力強：由於管束自由端可自由伸縮，設備可輕鬆應對冷热流體溫差超過 300℃ 之工況，無需額外配置膨脹節，結構更為簡潔。
2. 洩漏風險低：設備僅一塊管板與殼體連接，使管程與殼程之間的密封面大幅減少。相較於浮頭式熱交換器的「浮頭密封」結構，U 型管熱交換器的密封方式更為簡單，於高壓條件下的密封可靠性更高。
3. 維護成本低：當需清洗或更換管束時，可直接將 U 型管束自殼體中抽出，無需拆解殼體與管板連接結構，操作方便。若單根換熱管受損，可封堵該管兩端作為臨時修復，顯著降低維護成本。

5、應用範圍

• 大溫差、高壓工況：如電力產業之鍋爐給水加熱、石化產業之加氫反應換熱。
• 介質易結垢工況：如化學工業中的鹽水冷卻、食品工業中的果汁濃縮（管束可抽出清洗，以防結垢影響效率）。
• 有毒／易燃易爆／貴重介質：如製藥產業的溶劑回收、精密化工產業的中間體換熱（洩漏風險低、安全性高）。
• 空間受限場域：單管板結構使設備總長較短，與相同換熱面積的固定管板式相比可節省約 10%～15% 的安裝空間。
