半焊式熱交換器採用鐳射焊接技術

半焊式換熱器由板盒組成,一個板盒由兩張板片通過鐳射焊接而成。這種結構一側是焊接密封,另一側為墊片密封,消除了腐蝕密封條的風險。

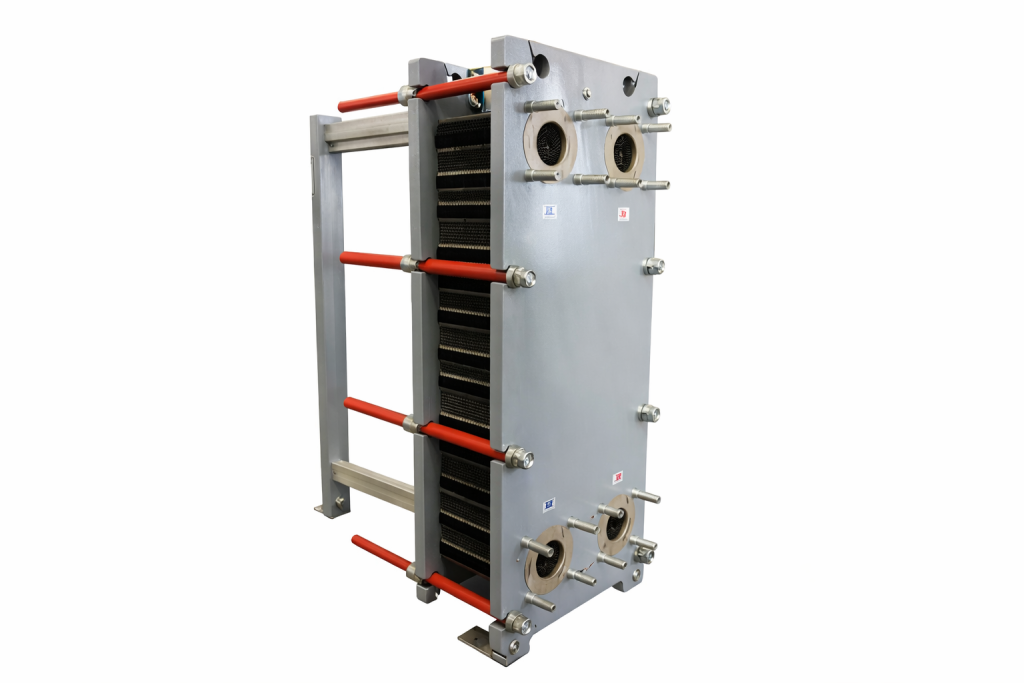

鐳射半焊板式換熱器 Semi-welded plate heat exchanger

鐳射半焊板式熱交換器由焊接通道和常規流道交替組成。兩張板片互相顛倒180度焊接而成板片組,形成焊接流道;每一板片組之間採用密封墊密封,形成可拆的常規流道。敏感性介質流經焊接流道,常規介質流經常規流道進行換熱。
鐳射半焊板式換熱器特別適用於氨和氟利昂等製冷劑的蒸發和冷凝,對於化工和一般工藝熱交換中對墊片產生腐蝕的介質亦是理想的熱交換設備。

獨特的流道設計 The advanced flow principle

獨特的流道設計可以增加介質流經板式換熱器時的紊流強度,增強換熱效果並減少相應的壓力損失。即使介質在換熱器內的流速很低,亦可得到很高的換熱效率,為了滿足不同工況的要求,我們有多種板型可供選擇。

免粘結膠墊設計——密封時間更長 Glus-free seals that last longer

由於氯丁橡膠密封墊圈具有很高的抗腐蝕性,因此鐳射半焊板式換熱器採用此種材質作為墊圈原料,免粘結系統將墊圈安裝在一個專門設計的凹槽中,使墊圈與媒介的接觸面積減到最小,延長其使用壽命。封墊圈還具有清洗容易及抗熱應力能力好的優點。
當板式換熱器的冷熱介質發生混合會產生有害反應時,我們就需要使用雙板壁安全型板式換熱器。雙板壁安全型板式換熱器被廣泛應用於食品、醫藥、市政供水、冶金、電力及化工等行業。

雙板璧安全型板式換熱器 Double-wall plates

雙板壁安全型板式換熱器工作原理與普通板式換熱器相同。區別在於每一換熱單元由兩張板片焊接而成,兩張板片經過特殊壓制,使其完全貼合,以減小熱阻。四個角孔用鐳射焊接,而形成一個換熱單元,相當於普通可拆換熱器的一張板片。可和普通板片通用密封墊。當板片出現裂紋或穿孔時,任何一側的流體洩露,都會從板片組之間的縫隙流出;任一側流體相對洩漏的部分均為正壓,絕對不會串流到另一側介質,保證另側介質的絕對安全。
